[AutoLISP x ChatGPT] 3Dポリラインの頂点座標をエクセルの数値をもとに変更する

AutoLisp

こんにちは、ISDです。
前回は、3Dポリラインの頂点座標を Excel に出力するオリジナルコマンドを作成しました。

[AutoLISP x ChatGPT] 3Dポリラインの頂点座標をエクセルに出力する
プロパティパレットから3Dポリラインの頂点座標を確認しようとしても選択された頂点の座標しか表示されません。 3Dポリラインの頂点座標をリストで見れたら作業効率上がると思いませんか？ というわけで、3Dポリラインの頂点座標を Excel に出力してみましょう。
cim-cad.com
2026.01.30
/


そしたら次は、やはり Excel から頂点座標を読み取って3Dポリラインの頂点座標に反映したくなります。よね？

というわけで、次のお題はこれです。
「3Dポリラインの頂点座標をエクセルの数値をもとに変更する」



ChatGPTでオリジナルコマンドを作成する

では、ChatGPT にお願いしてみようと思います。

コマンドの概要は以下の通りとします。

「選択した1つの3Dポリラインについて、各頂点のXYZ座標を、Excelワークシートから読み取った値で置き換える。」

  • Excel が起動していなければ、コマンド終了。
  • 読み取る対象のシート名は”3DPL_頂点座標”。シートがなければコマンド終了。
  • 3Dポリラインの頂点の座標を順番に１行ずつ読み込む
  • 頂点のX座標は Aの列、Y座標は Bの列、Z座標は Cの列

コマンドの概要の他に、
AutoLISPのコードを書く際にChatGPTがやらかしそうなことを予防するため、あらかじめクギを刺しておくことにします。
追加して、前回のコマンド作成で、vlax-get-property で エラーになっていた Cells は使わず、Range を使うように指示します。

では、ChatGPTにプロンプトを投げます。

AutoCADで 以下の仕様のオリジナルコマンドを作成したい。
使用言語はAutolisp

### コマンドの概要
選択した1つの3Dポリラインについて、各頂点のXYZ座標を、Excelワークシートから読み取った値で置き換える。
・EXCEL が起動していなければ、コマンド終了。
・読み取る対象のシート名は”3DPL_頂点座標”。シートがなければコマンド終了。
・3Dポリラインの頂点の座標を順番に１行ずつ読み込む、ただし1行目はヘッダー行
・頂点のX座標は Aの列、Y座標は Bの列、Z座標は Cの列

### AutoLISP 禁則事項
以下は必ず守ること。
・予約定数に代入しない【厳禁】
t / T / nil / NIL / pi / PIなど
・組み込み関数名を変数名に使わない
if, list, car, cdr, min, max, command, entget, vlax-* など
・vlax-get-property で Cells(row,col) は使わない。Range(“A2”) の形に変換して書く
・Range / Worksheet / Workbook / Workbooks は必ず release
・Excel.Application の release は原則行わない（既存 Excel への影響を避けるため）

そして、ChatGPTの返答

以下は、指定仕様・禁則事項を守った 全体完成版コマンドです。
（Excel が起動していなければ終了／シートが無ければ終了／1行目ヘッダ／Range(“A2”)方式／Range等はrelease／Excel.Applicationは原則releaseしない）

コマンド名：3DPLXLS2VTX

  • 3Dポリライン（AcDb3dPolyline）を1つ選択
  • Excel（起動済み必須）のシート "3DPL_頂点座標" の
    • A列=X, B列=Y, C列=Z
    • 2行目から（1行目はヘッダ）
  • 頂点の座標を順番に置換（行数が足りない場合はそこで停止）
  • 値が数値として読めない場合は その頂点は変更しない（ログ出す）
(vl-load-com)

;; ----------------------------
;; logger
;; ----------------------------
(defun _3dplxls2vtx-log (msg)
  (princ (strcat "\n[3DPLXLS2VTX] " msg))
)

;; ----------------------------
;; 列番号→列名（1->A, 2->B, 27->AA ...）
;; ----------------------------
(defun _3dplxls2vtx-col->name (colNum / n r s)
  (setq n colNum)
  (setq s "")
  (while (> n 0)
    (setq r (rem (1- n) 26))
    (setq s (strcat (chr (+ 65 r)) s))
    (setq n (/ (- n r 1) 26))
  )
  s
)

;; ----------------------------
;; Excel セル読み取り（Range("A2")）
;; - 返り値: Value2 の生値（nil/数値/文字列など）
;; - Range は必ず release
;; ----------------------------
(defun _3dplxls2vtx-read-cell (ws rowNum colNum / addr rng raw)
  (setq addr (strcat (_3dplxls2vtx-col->name colNum) (itoa rowNum)))
  (setq rng (vlax-get-property ws 'Range addr))
  (setq raw (vlax-get-property rng 'Value2))
  (vlax-release-object rng)
  raw
)

;; ----------------------------
;; Excelの値→数値に寄せる（読めなければ nil）
;; - INT/REAL はそのまま
;; - STR は distof で解釈（失敗したら nil）
;; ----------------------------
(defun _3dplxls2vtx-read-num (ws rowNum colNum / v n)
  (setq v (_3dplxls2vtx-read-cell ws rowNum colNum))
  (cond
    ((null v) nil)
    ((= (type v) 'INT) (float v))
    ((= (type v) 'REAL) v)
    ((= (type v) 'STR)
      (setq n (distof v 2))
      (if n n nil)
    )
    (T nil)
  )
)

;; ----------------------------
;; Excel が起動している前提で取得（起動してなければ nil）
;; ----------------------------
(defun _3dplxls2vtx-get-running-excel ( / r app)
  (setq r (vl-catch-all-apply 'vlax-get-object (list "Excel.Application")))
  (if (vl-catch-all-error-p r)
    nil
    r
  )
)

;; ----------------------------
;; ブック中からシート名一致を取得（無ければ nil）
;; - Worksheets/Sheet は必ず release（戻りとして返すシート以外）
;; ----------------------------
(defun _3dplxls2vtx-get-sheet-by-name (wb targetName / wss cnt idx ws found)
  (setq wss (vlax-get-property wb 'Worksheets))
  (setq cnt (vlax-get-property wss 'Count))

  (setq found nil)
  (setq idx 1)
  (while (and (<= idx cnt) (null found))
    (setq ws (vlax-get-property wss 'Item idx))
    (if (= (vlax-get-property ws 'Name) targetName)
      (setq found ws)
      (vlax-release-object ws)
    )
    (setq idx (1+ idx))
  )

  (vlax-release-object wss)
  found
)

;; ----------------------------
;; 3Dポリライン（旧形式 POLYLINE/VERTEX/SEQEND）頂点エンティティを順に走査
;; - fn は (fn vertexEname index) の形で呼ぶ
;; ----------------------------
(defun _3dplxls2vtx-iter-3dpl-vertex-entities (plEnt fn / e ed etype idx)
  (setq idx 0)
  (setq e (entnext plEnt))
  (while e
    (setq ed (entget e))
    (setq etype (cdr (assoc 0 ed)))
    (cond
      ((= etype "VERTEX")
        (setq idx (1+ idx))
        (fn e idx)
        (setq e (entnext e))
      )
      ((= etype "SEQEND")
        (setq e nil)
      )
      (T
        (setq e (entnext e))
      )
    )
  )
  idx
)

;; ----------------------------
;; VERTEX の 10座標を書き換え
;; - 失敗したら nil
;; ----------------------------
(defun _3dplxls2vtx-set-vertex-xyz (vtxEnt x y z / ed newEd oldP)
  (setq ed (entget vtxEnt))
  (setq oldP (assoc 10 ed))
  (if (null oldP)
    nil
    (progn
      (setq newEd (subst (cons 10 (list x y z)) oldP ed))
      (entmod newEd)
      (entupd vtxEnt)
      T
    )
  )
)

(defun c:3DPLXLS2VTX
  ( /
    entPick entName vlaObj objName
    xlApp xlBook xlSheet sheetName
    vtxEnt vtxIdx rowNum
    xVal yVal zVal
    changedCount
  )

  ;; ============================
  ;; Main
  ;; ============================
  (_3dplxls2vtx-log "コマンド開始")

  ;; 1) Excel が起動しているか（起動してなければ終了）
  (setq xlApp (_3dplxls2vtx-get-running-excel))
  (if (null xlApp)
    (progn
      (_3dplxls2vtx-log "Excel が起動していません。コマンド終了。")
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log "Excel 起動中を確認")

  ;; 2) ActiveWorkbook 取得（無ければ終了）
  (setq xlBook (vlax-get-property xlApp 'ActiveWorkbook))
  (if (null xlBook)
    (progn
      (_3dplxls2vtx-log "ActiveWorkbook が取得できません。コマンド終了。")
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log "ActiveWorkbook を取得")

  ;; 3) 対象シート取得（無ければ終了）
  (setq sheetName "3DPL_頂点座標")
  (setq xlSheet (_3dplxls2vtx-get-sheet-by-name xlBook sheetName))
  (if (null xlSheet)
    (progn
      (_3dplxls2vtx-log (strcat "対象シートがありません: " sheetName " / コマンド終了。"))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log (strcat "対象シート取得: " sheetName))

  ;; 安定化：Activate → ActiveSheet を取り直す
  (vlax-invoke-method xlSheet 'Activate)
  (vlax-release-object xlSheet)
  (setq xlSheet (vlax-get-property xlApp 'ActiveSheet))

  ;; 4) 3Dポリライン選択
  (setq entPick (entsel "\n3Dポリラインを1つ選択: "))
  (if (null entPick)
    (progn
      (_3dplxls2vtx-log "選択がキャンセルされました。")
      (if xlSheet (vlax-release-object xlSheet))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )
  (setq entName (car entPick))

  ;; 5) 3Dポリライン判定
  (setq vlaObj (vlax-ename->vla-object entName))
  (setq objName (vlax-get-property vlaObj 'ObjectName))
  (_3dplxls2vtx-log (strcat "Selected ObjectName = " objName))

  (if (not (wcmatch (strcase objName) "*3DPOLYLINE*"))
    (progn
      (_3dplxls2vtx-log "3Dポリラインではありません。コマンド終了。")
      (vlax-release-object vlaObj)
      (if xlSheet (vlax-release-object xlSheet))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )
  (vlax-release-object vlaObj)

  ;; 6) 頂点を順に読み替え（行=idx+1、1行目はヘッダ）
  (_3dplxls2vtx-log "Excel 2行目から A/B/C を読み、頂点座標を置換します")
  (setq changedCount 0)

  (_3dplxls2vtx-iter-3dpl-vertex-entities
    entName
    (function
      (lambda (vertexEname index / r x y z ok)
        (setq r (+ index 1)) ;; 1行目ヘッダなので 2行目から
        ;; 行が空なら終了扱いにしたい場合：
        ;; 今回は「x,y,z のどれかが nil」ならその頂点はスキップ（ログ）にする
        (setq x (_3dplxls2vtx-read-num xlSheet r 1))
        (setq y (_3dplxls2vtx-read-num xlSheet r 2))
        (setq z (_3dplxls2vtx-read-num xlSheet r 3))

        (if (and x y z)
          (progn
            (setq ok (_3dplxls2vtx-set-vertex-xyz vertexEname x y z))
            (if ok
              (progn
                (setq changedCount (1+ changedCount))
                (if (= (rem index 20) 0)
                  (_3dplxls2vtx-log (strcat "  changed vertex " (itoa index) " ..."))
                )
              )
              (_3dplxls2vtx-log (strcat "  頂点更新失敗 index=" (itoa index)))
            )
          )
          (_3dplxls2vtx-log (strcat "  数値読取不可/空欄のためスキップ index=" (itoa index) " row=" (itoa r)))
        )
      )
    )
  )

  (_3dplxls2vtx-log (strcat "置換完了: changed vertices = " (itoa changedCount)))

  ;; 7) 後始末（Range/Worksheet/Workbook は release）
  (if xlSheet (vlax-release-object xlSheet))
  (if xlBook  (vlax-release-object xlBook))
  ;; Excel.Application は原則 release しない（既存Excelへの影響を避ける）

  (_3dplxls2vtx-log "コマンド終了")
  (princ)
)

実務メモ（仕様に合わせて調整しやすい点）

  • 行が足りない時の挙動
    • 現状：値が読めない行は「その頂点だけスキップ」して続行（ログ出す）
    • 「空行が出たらそこで終了」にしたいなら、x y z のどれかが nil のときに 以降を止めるようにもできます（仕様次第）
  • 3Dポリラインの形式
    • この実装は「旧形式（POLYLINE + VERTEX + SEQEND）」を想定（あなたの AcDb3dPolyline ログと整合）
    • もし “3D Polyline（軽量）/別形式” が混ざるなら分岐を追加します

必要なら次の一手として、
「Excelの行数と頂点数が一致しない場合はエラー終了（巻き戻し）」みたいな安全運転モードも入れられます。

何か、出してきました。

コマンドの実行とデバッグ

では、実際に試してみます。

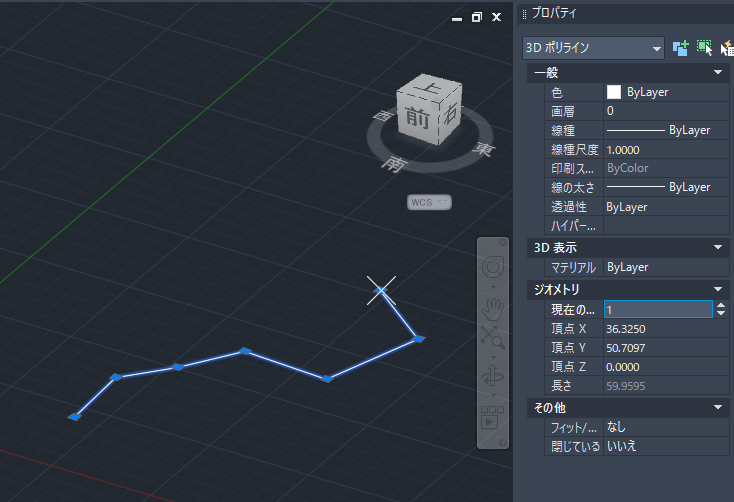

適当な 3Dポリライン を用意し、前回の「3Dポリラインの頂点座標をエクセルに出力する」コマンドを使って、3Dポリラインの頂点座標を Excel に出力します。

テストとして、各頂点のZ座標の値を適当に変更してみます。

これで、準備はOK。
では、ChatGPTが書いてくれたコマンド 「3DPLXLS2VTX」を起動します。

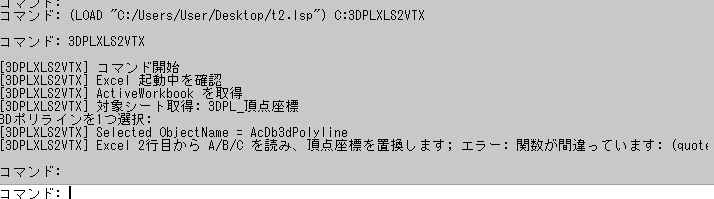

おっと、エラーが出ました。

そういえば、今回のプロンプトで、「要所にログを仕込む」という指示を忘れていましたが、ChatGPTが過去のやりとりを覚えていてくれたようで、気を利かせてログを仕込んでくれています。

ログをChatGPTにフィードバックします。

エラーが出ました。

###
コマンド: 3DPLXLS2VTX
[3DPLVTX2XLS] コマンド開始
[3DPLVTX2XLS] Excel 起動中を確認
[3DPLVTX2XLS] ActiveWorkbook を取得
[3DPLVTX2XLS] 対象シート取得: 3DPL_頂点座標 3Dポリラインを1つ選択:
[3DPLVTX2XLS] Selected ObjectName = AcDb3dPolyline
[3DPLVTX2XLS] Excel 2行目から A/B/C を読み、頂点座標を置換します
; エラー: 関数が間違っています: (quote #)

原因はこれです：

; エラー: 関数が間違っています: (quote #<SUBR ... -lambda->)

つまり function / lambda を渡すやり方が、あなたの環境の AutoLISP では受け付けられていません（Visual LISP の関数オブジェクトとして評価されてしまい、呼び出し側で fn として実行できない）。

なので設計を変えます。

修正方針

  • 「コールバック関数（lambda）」を使わない
  • 3Dポリラインの VERTEX を while で直接走査
  • 各頂点に対して Excel の行（2行目～）を読み、entmod で座標差し替え

これなら 古い/厳しめの AutoLISP でも確実に動きます。

修正版：全体完成版（lambda/function 不使用）

コマンド名は同じ 3DPLXLS2VTX です。

(vl-load-com)

;; ----------------------------
;; logger
;; ----------------------------
(defun _3dplxls2vtx-log (msg)
  (princ (strcat "\n[3DPLXLS2VTX] " msg))
)

;; ----------------------------
;; 列番号→列名（1->A, 2->B, 27->AA ...）
;; ----------------------------
(defun _3dplxls2vtx-col->name (colNum / n r s)
  (setq n colNum)
  (setq s "")
  (while (> n 0)
    (setq r (rem (1- n) 26))
    (setq s (strcat (chr (+ 65 r)) s))
    (setq n (/ (- n r 1) 26))
  )
  s
)

;; ----------------------------
;; Excel セル読み取り（Range("A2")）
;; ----------------------------
(defun _3dplxls2vtx-read-cell (ws rowNum colNum / addr rng raw)
  (setq addr (strcat (_3dplxls2vtx-col->name colNum) (itoa rowNum)))
  (setq rng (vlax-get-property ws 'Range addr))
  (setq raw (vlax-get-property rng 'Value2))
  (vlax-release-object rng)
  raw
)

;; ----------------------------
;; Excel値→数値（読めなければ nil）
;; ----------------------------
(defun _3dplxls2vtx-read-num (ws rowNum colNum / v n)
  (setq v (_3dplxls2vtx-read-cell ws rowNum colNum))
  (cond
    ((null v) nil)
    ((= (type v) 'INT) (float v))
    ((= (type v) 'REAL) v)
    ((= (type v) 'STR)
      (setq n (distof v 2))
      (if n n nil)
    )
    (T nil)
  )
)

;; ----------------------------
;; 起動中の Excel を取得（起動してなければ nil）
;; ----------------------------
(defun _3dplxls2vtx-get-running-excel ( / r)
  (setq r (vl-catch-all-apply 'vlax-get-object (list "Excel.Application")))
  (if (vl-catch-all-error-p r) nil r)
)

;; ----------------------------
;; ブック中からシート名一致を取得（無ければ nil）
;; ----------------------------
(defun _3dplxls2vtx-get-sheet-by-name (wb targetName / wss cnt idx ws found)
  (setq wss (vlax-get-property wb 'Worksheets))
  (setq cnt (vlax-get-property wss 'Count))

  (setq found nil)
  (setq idx 1)
  (while (and (<= idx cnt) (null found))
    (setq ws (vlax-get-property wss 'Item idx))
    (if (= (vlax-get-property ws 'Name) targetName)
      (setq found ws)
      (vlax-release-object ws)
    )
    (setq idx (1+ idx))
  )

  (vlax-release-object wss)
  found
)

;; ----------------------------
;; VERTEX の 10座標を書き換え
;; ----------------------------
(defun _3dplxls2vtx-set-vertex-xyz (vtxEnt x y z / ed oldP newEd)
  (setq ed (entget vtxEnt))
  (setq oldP (assoc 10 ed))
  (if (null oldP)
    nil
    (progn
      (setq newEd (subst (cons 10 (list x y z)) oldP ed))
      (entmod newEd)
      (entupd vtxEnt)
      T
    )
  )
)

(defun c:3DPLXLS2VTX
  ( /
    entPick entName vlaObj objName
    xlApp xlBook xlSheet sheetName
    e ed etype vtxIdx rowNum
    xVal yVal zVal ok changedCount
  )

  ;; ============================
  ;; Main
  ;; ============================
  (_3dplxls2vtx-log "コマンド開始")

  ;; Excel 起動確認
  (setq xlApp (_3dplxls2vtx-get-running-excel))
  (if (null xlApp)
    (progn
      (_3dplxls2vtx-log "Excel が起動していません。コマンド終了。")
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log "Excel 起動中を確認")

  ;; ActiveWorkbook
  (setq xlBook (vlax-get-property xlApp 'ActiveWorkbook))
  (if (null xlBook)
    (progn
      (_3dplxls2vtx-log "ActiveWorkbook が取得できません。コマンド終了。")
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log "ActiveWorkbook を取得")

  ;; Sheet
  (setq sheetName "3DPL_頂点座標")
  (setq xlSheet (_3dplxls2vtx-get-sheet-by-name xlBook sheetName))
  (if (null xlSheet)
    (progn
      (_3dplxls2vtx-log (strcat "対象シートがありません: " sheetName " / コマンド終了。"))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log (strcat "対象シート取得: " sheetName))

  ;; 安定化：Activate → ActiveSheet 再取得
  (vlax-invoke-method xlSheet 'Activate)
  (vlax-release-object xlSheet)
  (setq xlSheet (vlax-get-property xlApp 'ActiveSheet))

  ;; 3Dポリライン選択
  (setq entPick (entsel "\n3Dポリラインを1つ選択: "))
  (if (null entPick)
    (progn
      (_3dplxls2vtx-log "選択がキャンセルされました。")
      (if xlSheet (vlax-release-object xlSheet))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )
  (setq entName (car entPick))

  ;; 判定
  (setq vlaObj (vlax-ename->vla-object entName))
  (setq objName (vlax-get-property vlaObj 'ObjectName))
  (_3dplxls2vtx-log (strcat "Selected ObjectName = " objName))
  (vlax-release-object vlaObj)

  (if (not (wcmatch (strcase objName) "*3DPOLYLINE*"))
    (progn
      (_3dplxls2vtx-log "3Dポリラインではありません。コマンド終了。")
      (if xlSheet (vlax-release-object xlSheet))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )

  ;; 頂点走査しながら Excel を読む（1行目ヘッダ→2行目から）
  (_3dplxls2vtx-log "Excel 2行目から A/B/C を読み、頂点座標を置換します")
  (setq changedCount 0)
  (setq vtxIdx 0)

  (setq e (entnext entName))
  (while e
    (setq ed (entget e))
    (setq etype (cdr (assoc 0 ed)))
    (cond
      ((= etype "VERTEX")
        (setq vtxIdx (1+ vtxIdx))
        (setq rowNum (+ vtxIdx 1)) ;; 2行目から

        (setq xVal (_3dplxls2vtx-read-num xlSheet rowNum 1))
        (setq yVal (_3dplxls2vtx-read-num xlSheet rowNum 2))
        (setq zVal (_3dplxls2vtx-read-num xlSheet rowNum 3))

        (if (and xVal yVal zVal)
          (progn
            (setq ok (_3dplxls2vtx-set-vertex-xyz e xVal yVal zVal))
            (if ok
              (progn
                (setq changedCount (1+ changedCount))
                (if (= (rem vtxIdx 20) 0)
                  (_3dplxls2vtx-log (strcat "  changed vertex " (itoa vtxIdx) " ..."))
                )
              )
              (_3dplxls2vtx-log (strcat "  頂点更新失敗 index=" (itoa vtxIdx)))
            )
          )
          (_3dplxls2vtx-log (strcat "  数値読取不可/空欄のためスキップ index=" (itoa vtxIdx) " row=" (itoa rowNum)))
        )
      )
      ((= etype "SEQEND")
        (setq e nil)
      )
    )

    (if e (setq e (entnext e)))
  )

  (_3dplxls2vtx-log (strcat "置換完了: changed vertices = " (itoa changedCount)))

  ;; 後始末（規約通り）
  (if xlSheet (vlax-release-object xlSheet))
  (if xlBook  (vlax-release-object xlBook))
  ;; Excel.Application は原則 release しない

  (_3dplxls2vtx-log "コマンド終了")
  (princ)
)

この修正で直る点

  • lambda / function を一切使わないので、あなたの環境でも「関数が間違っています」系が出ません。
  • 走査も Excel 読みも while 直書きなので、デバッグがさらに楽です。

次に決めたい仕様（確認いらないならこちらでデフォルト採用します）

  • Excel 側の行が途中で空欄になった場合
    • 現状：その頂点は スキップして続行
    • 代案：空欄が出たら そこで処理終了（以降は変更しない）

どっちが運用に合います？

修正コードを出してきたので、試してみます。

処理は進みましたが、Excel から値が読み取れていないですね。
さらに、フィードバックします。

Excel から数値が読み取れていません

###
コマンド: 3DPLXLS2VTX
[3DPLVTX2XLS] コマンド開始
[3DPLVTX2XLS] Excel 起動中を確認
[3DPLVTX2XLS] ActiveWorkbook を取得
[3DPLVTX2XLS] 対象シート取得: 3DPL_頂点座標 3Dポリラインを1つ選択:
[3DPLVTX2XLS] Selected ObjectName = AcDb3dPolyline
[3DPLVTX2XLS] Excel 2行目から A/B/C を読み、頂点座標を置換します
[3DPLVTX2XLS] 数値読取不可/空欄のためスキップ index=1 row=2
[3DPLVTX2XLS] 数値読取不可/空欄のためスキップ index=2 row=3
[3DPLVTX2XLS] 数値読取不可/空欄のためスキップ index=3 row=4
[3DPLVTX2XLS] 数値読取不可/空欄のためスキップ index=4 row=5
[3DPLVTX2XLS] 数値読取不可/空欄のためスキップ index=5 row=6
[3DPLVTX2XLS] 数値読取不可/空欄のためスキップ index=6 row=7
[3DPLVTX2XLS] 数値読取不可/空欄のためスキップ index=7 row=8
[3DPLVTX2XLS] 置換完了: changed vertices = 0
[3DPLVTX2XLS] コマンド終了

ログを見る限り、Excel 側のセルは空ではないのに、AutoLISP 側で “nil 扱い” になっているパターンです。
この症状の第一容疑はこれです：

原因（ほぼこれ）

(vlax-get-property rng 'Value2) の戻り値が VARIANT になっていて、
そのまま type 判定すると INT/REAL/STR に当たらず、結果的に nil扱いになっています。

あなたが以前の書き込み側で vlax-make-variant を使っていた流れとも整合します。
読む側も vlax-variant-value で剥がす必要があります。

修正：Excelセル読み取りを「VARIANT対応」にする

下の2点だけ差し替えればOKです。

1) _3dplxls2vtx-read-cell を差し替え（VARIANTを剥がす）

(defun _3dplxls2vtx-read-cell (ws rowNum colNum / addr rng raw val)
  (setq addr (strcat (_3dplxls2vtx-col->name colNum) (itoa rowNum)))
  (setq rng (vlax-get-property ws 'Range addr))
  (setq raw (vlax-get-property rng 'Value2))
  (vlax-release-object rng)

  ;; ★重要：VARIANTなら中身を取り出す
  (cond
    ((null raw) nil)
    ((= (type raw) 'VARIANT) (vlax-variant-value raw))
    (T raw)
  )
)

2) _3dplxls2vtx-read-num はそのままでOK（念のため STR→atof も追加推奨）

Excel が「文字列の数値」を返す場合に強くするなら、STR分岐をこうしておくと安定します（カンマ対応）：

(defun _3dplxls2vtx-read-num (ws rowNum colNum / v s n)
  (setq v (_3dplxls2vtx-read-cell ws rowNum colNum))
  (cond
    ((null v) nil)
    ((= (type v) 'INT) (float v))
    ((= (type v) 'REAL) v)
    ((= (type v) 'STR)
      ;; "1,234.56" 対応
      (setq s (vl-string-subst "" "," v))
      (setq n (distof s 2))
      (if n n (atof s))
    )
    (T nil)
  )
)

追加で効く「切り分けログ」（1回だけ出す）

もしまだ読めない場合に備えて、最初の頂点だけ raw の型と値をログ出しするのが早いです。
頂点ループの最初（index=1 のとき）にこれを入れてください：

(if (= vtxIdx 1)
  (_3dplxls2vtx-log
    (strcat "DEBUG A2 type="
            (vl-princ-to-string (type (_3dplxls2vtx-read-cell xlSheet 2 1)))
            " val="
            (vl-princ-to-string (_3dplxls2vtx-read-cell xlSheet 2 1))
    )
  )
)

もう1つの落とし穴（念のため）

今のコードは Activate → ActiveSheet 取り直し をしていますが、読み取りは ActiveSheet を取り直さなくてもOKです。
（シートを検索して取得した xlSheet をそのまま使う方が “別ブックに切り替わった”事故を減らせます）

もし不安なら、この2行は削除しても動きます：

(vlax-invoke-method xlSheet 'Activate)
(vlax-release-object xlSheet)
(setq xlSheet (vlax-get-property xlApp 'ActiveSheet))

代わりに Activate だけにして xlSheet は保持：

(vlax-invoke-method xlSheet 'Activate)
;; xlSheet はそのまま使う

（最後に xlSheet を release すればOK）

次の返答で欲しいもの（最短で直すため）

上の VARIANT対応版に差し替えしたあとに、まだスキップされるなら、

  • Excel の A2 の中身が「数値」か「文字列」か（見た目でOK）
  • そして上の DEBUG ログ1行の結果

これだけで原因を確実に潰せます。

修正箇所を出してくれましたが、経験上コピペでの修正はあまりよろしくないので、コードをまるまる出し直してもらいます。

上記の修正を施した、完全版のコードを書いてください。

(vl-load-com)

;; ----------------------------
;; logger
;; ----------------------------
(defun _3dplxls2vtx-log (msg)
  (princ (strcat "\n[3DPLXLS2VTX] " msg))
)

;; ----------------------------
;; 列番号→列名（1->A, 2->B, 27->AA ...）
;; ----------------------------
(defun _3dplxls2vtx-col->name (colNum / n r s)
  (setq n colNum)
  (setq s "")
  (while (> n 0)
    (setq r (rem (1- n) 26))
    (setq s (strcat (chr (+ 65 r)) s))
    (setq n (/ (- n r 1) 26))
  )
  s
)

;; ----------------------------
;; Excel セル読み取り（Range("A2")）
;; - Value2 の戻りが VARIANT の場合があるため剥がす
;; - Range は必ず release
;; ----------------------------
(defun _3dplxls2vtx-read-cell (ws rowNum colNum / addr rng raw val)
  (setq addr (strcat (_3dplxls2vtx-col->name colNum) (itoa rowNum)))
  (setq rng (vlax-get-property ws 'Range addr))
  (setq raw (vlax-get-property rng 'Value2))
  (vlax-release-object rng)

  (cond
    ((null raw) nil)
    ((= (type raw) 'VARIANT) (vlax-variant-value raw))
    (T raw)
  )
)

;; ----------------------------
;; Excel値→数値（読めなければ nil）
;; - STR は distof / atof で解釈（カンマ除去も対応）
;; ----------------------------
(defun _3dplxls2vtx-read-num (ws rowNum colNum / v s n)
  (setq v (_3dplxls2vtx-read-cell ws rowNum colNum))
  (cond
    ((null v) nil)
    ((= (type v) 'INT) (float v))
    ((= (type v) 'REAL) v)
    ((= (type v) 'STR)
      (setq s (vl-string-subst "" "," v))
      (setq n (distof s 2))
      (if n n (atof s))
    )
    (T nil)
  )
)

;; ----------------------------
;; 起動中の Excel を取得（起動してなければ nil）
;; ----------------------------
(defun _3dplxls2vtx-get-running-excel ( / r)
  (setq r (vl-catch-all-apply 'vlax-get-object (list "Excel.Application")))
  (if (vl-catch-all-error-p r) nil r)
)

;; ----------------------------
;; ブック中からシート名一致を取得（無ければ nil）
;; - Worksheets/Sheet は必ず release（返すシート以外）
;; ----------------------------
(defun _3dplxls2vtx-get-sheet-by-name (wb targetName / wss cnt idx ws found)
  (setq wss (vlax-get-property wb 'Worksheets))
  (setq cnt (vlax-get-property wss 'Count))

  (setq found nil)
  (setq idx 1)
  (while (and (<= idx cnt) (null found))
    (setq ws (vlax-get-property wss 'Item idx))
    (if (= (vlax-get-property ws 'Name) targetName)
      (setq found ws)
      (vlax-release-object ws)
    )
    (setq idx (1+ idx))
  )

  (vlax-release-object wss)
  found
)

;; ----------------------------
;; VERTEX の 10座標を書き換え
;; ----------------------------
(defun _3dplxls2vtx-set-vertex-xyz (vtxEnt x y z / ed oldP newEd)
  (setq ed (entget vtxEnt))
  (setq oldP (assoc 10 ed))
  (if (null oldP)
    nil
    (progn
      (setq newEd (subst (cons 10 (list x y z)) oldP ed))
      (entmod newEd)
      (entupd vtxEnt)
      T
    )
  )
)

(defun c:3DPLXLS2VTX
  ( /
    entPick entName vlaObj objName
    xlApp xlBook xlSheet sheetName
    e ed etype vtxIdx rowNum
    xVal yVal zVal ok changedCount
  )

  ;; ============================
  ;; Main
  ;; ============================
  (_3dplxls2vtx-log "コマンド開始")

  ;; Excel 起動確認（起動してなければ終了）
  (setq xlApp (_3dplxls2vtx-get-running-excel))
  (if (null xlApp)
    (progn
      (_3dplxls2vtx-log "Excel が起動していません。コマンド終了。")
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log "Excel 起動中を確認")

  ;; ActiveWorkbook 取得（無ければ終了）
  (setq xlBook (vlax-get-property xlApp 'ActiveWorkbook))
  (if (null xlBook)
    (progn
      (_3dplxls2vtx-log "ActiveWorkbook が取得できません。コマンド終了。")
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log "ActiveWorkbook を取得")

  ;; 対象シート取得（無ければ終了）
  (setq sheetName "3DPL_頂点座標")
  (setq xlSheet (_3dplxls2vtx-get-sheet-by-name xlBook sheetName))
  (if (null xlSheet)
    (progn
      (_3dplxls2vtx-log (strcat "対象シートがありません: " sheetName " / コマンド終了。"))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )
  (_3dplxls2vtx-log (strcat "対象シート取得: " sheetName))

  ;; ここは「取り直し事故」を避けるため、xlSheet を保持したまま Activate のみにする
  (vlax-invoke-method xlSheet 'Activate)

  ;; 3Dポリライン選択
  (setq entPick (entsel "\n3Dポリラインを1つ選択: "))
  (if (null entPick)
    (progn
      (_3dplxls2vtx-log "選択がキャンセルされました。")
      (if xlSheet (vlax-release-object xlSheet))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )
  (setq entName (car entPick))

  ;; 3Dポリライン判定
  (setq vlaObj (vlax-ename->vla-object entName))
  (setq objName (vlax-get-property vlaObj 'ObjectName))
  (_3dplxls2vtx-log (strcat "Selected ObjectName = " objName))
  (vlax-release-object vlaObj)

  (if (not (wcmatch (strcase objName) "*3DPOLYLINE*"))
    (progn
      (_3dplxls2vtx-log "3Dポリラインではありません。コマンド終了。")
      (if xlSheet (vlax-release-object xlSheet))
      (if xlBook (vlax-release-object xlBook))
      (princ)
      (exit)
    )
  )

  ;; 頂点走査しながら Excel を読む（1行目ヘッダ→2行目から）
  (_3dplxls2vtx-log "Excel 2行目から A/B/C を読み、頂点座標を置換します")
  (setq changedCount 0)
  (setq vtxIdx 0)

  (setq e (entnext entName))
  (while e
    (setq ed (entget e))
    (setq etype (cdr (assoc 0 ed)))
    (cond
      ((= etype "VERTEX")
        (setq vtxIdx (1+ vtxIdx))
        (setq rowNum (+ vtxIdx 1)) ;; 2行目から

        (setq xVal (_3dplxls2vtx-read-num xlSheet rowNum 1))
        (setq yVal (_3dplxls2vtx-read-num xlSheet rowNum 2))
        (setq zVal (_3dplxls2vtx-read-num xlSheet rowNum 3))

        ;; デバッグ：最初の行だけ型と値を確認したい場合（必要ならコメント解除）
        ;; (if (= vtxIdx 1)
        ;;   (_3dplxls2vtx-log
        ;;     (strcat "DEBUG A2 type="
        ;;             (vl-princ-to-string (type (_3dplxls2vtx-read-cell xlSheet 2 1)))
        ;;             " val="
        ;;             (vl-princ-to-string (_3dplxls2vtx-read-cell xlSheet 2 1))
        ;;     )
        ;;   )
        ;; )

        (if (and xVal yVal zVal)
          (progn
            (setq ok (_3dplxls2vtx-set-vertex-xyz e xVal yVal zVal))
            (if ok
              (progn
                (setq changedCount (1+ changedCount))
                (if (= (rem vtxIdx 20) 0)
                  (_3dplxls2vtx-log (strcat "  changed vertex " (itoa vtxIdx) " ..."))
                )
              )
              (_3dplxls2vtx-log (strcat "  頂点更新失敗 index=" (itoa vtxIdx)))
            )
          )
          (_3dplxls2vtx-log (strcat "  数値読取不可/空欄のためスキップ index=" (itoa vtxIdx) " row=" (itoa rowNum)))
        )
      )
      ((= etype "SEQEND")
        (setq e nil)
      )
    )

    (if e (setq e (entnext e)))
  )

  (_3dplxls2vtx-log (strcat "置換完了: changed vertices = " (itoa changedCount)))

  ;; 後始末（規約通り）
  (if xlSheet (vlax-release-object xlSheet))
  (if xlBook  (vlax-release-object xlBook))
  ;; Excel.Application は原則 release しない

  (_3dplxls2vtx-log "コマンド終了")
  (princ)
)

試してみます。

OKです。

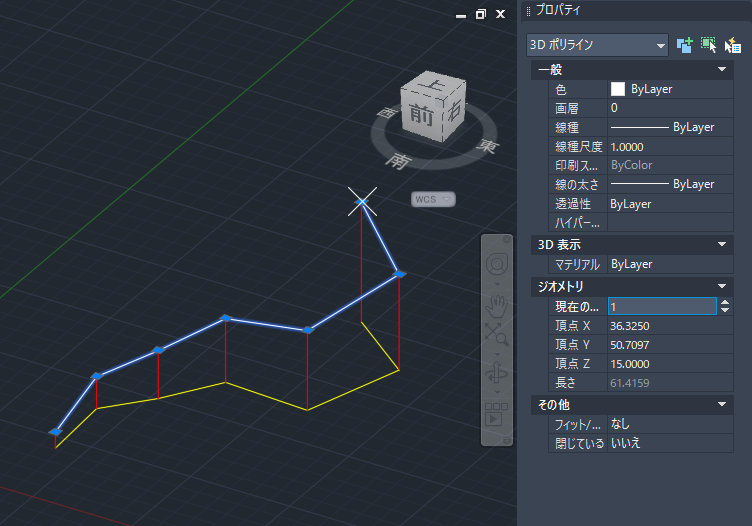

3Dポリラインの各頂点の座標値が、Excel から読み取った値に変更されています。
※ 黄色のラインは変更前の3Dポリラインの形状です。

まとめ

ChatGPTを使って、「3Dポリラインの頂点座標をエクセルの数値をもとに変更する」オリジナルコマンドを作成することが出来ました。

前回の「3Dポリラインの頂点座標を Excel に出力する」コマンドとあわせて使えば、Excel を3Dポリラインの作業パレットのように用いることができます。

また、ショートカットキーにこれらのコマンドを割り当てておくと、さらにストレスフリーで作業効率が上がると思います。


コメント

タイトルとURLをコピーしました
